Z41J襯膠法蘭式閘閥選型分析

Z41J襯膠法蘭式閘閥選型分析

襯膠閘閥，作為一種在工業領域廣泛應用的閥門類型，其獨特的結構和功能使其在眾多流體控制系統中扮演著至關重要的角色。本文將從襯膠閘閥的定義、結構、工作原理、應用領域、性能優勢以及維護保養等多個方面進行全面而深入的介紹，以期為讀者提供一個全面而清晰的認識。襯膠閘閥是一種廣泛應用于流體管路系統中的截?cái)囝愰y門，其核心結構是在金屬閘板及閥體內壁覆以彈性良好的橡膠材料，形成完整的防腐密封層。這種設計使其在輸送腐蝕性介質、污水、泥漿或含有顆粒雜質的流體時表現出優異的耐腐蝕性與密封性能。從行業發展歷程來看，襯膠閘閥的出現源于傳統金屬閘閥在惡劣工況下易腐蝕、壽命短的問題，通過引入高分子材料技術，實現了金屬基體保護與密封功能的雙重提升。當前，在市政供水、污水處理、電力、化工和礦山等行業中，襯膠閘閥已成為關鍵管路控制設備之一。在技術應用方面，襯膠閘閥通常采用手動、電動或氣動驅動方式，適用于常溫至中溫工況，公稱壓力范圍一般為PN10至PN16，通徑覆蓋DN50至DN1200甚至更大。其結構形式多為明桿或暗桿式，便于觀察閥桿運動狀態并實現遠程控制集成。制造過程中，橡膠襯里需經過模壓硫化工藝?yán)喂陶辰佑阼T鐵或碳鋼本體上，確保長期運行中不脫落、不起泡。近年來，隨著材料科學的進步，新型合成橡膠如EPDM、NR、SBR等被廣泛應用于不同介質環境，進一步提升了產品的適應性與可靠性。市場應用格局上，由于其維護成本低、操作簡便、密封可靠，襯膠閘閥在城市地下管網改造、工業循環水系統等領域持續占據重要地位。值得注意的是，在選型時應充分考慮介質性質、溫度壓力參數以及安裝空間，避免因超限使用導致襯層老化或機械損傷。此外，定期檢查閥門啟閉靈活性、觀察有無外漏跡象、保持傳動機構潤滑也是保障其長期穩定運行的重要措施?？傮w而言，襯膠閘閥憑借其獨特的結構優勢和技術成熟度，在現代流體控制系統中發揮著不可替代的作用。
### Z41J襯膠法蘭式閘閥選型分析定義與概述

襯膠閘閥，顧名思義，是在金屬閥體內部襯有一層橡膠材料的閘閥。這層橡膠內襯不僅顯著增強了閥門的密封性能，還大大拓寬了其適用范圍，尤其是在處理腐蝕性介質、高溫介質或含固體顆粒的流體時，表現尤為出色。襯膠閘閥以其良好的耐磨性、耐腐蝕性、低泄漏率和較長的使用壽命，成為化工、冶金、電力、水處理、礦山等多個行業流體控制系統的優選。
1、閘閥產品是一種帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。

2、襯膠閘閥廣泛應用于化工，石油，天然氣，環保，城市管道，燃?xì)夤芫€等工業部門，介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好.
###Z41J襯膠法蘭式閘閥選型分析 結構組成
襯膠閘閥的主要結構包括閥體、閥門（閘板）、閥桿、襯膠、密封圈等部分。閥體是閥門的主體部分，通常采用鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等材料制成，以確保閥門的強度和耐用性。閥門（閘板）是閥體內部的活動部件，其表面覆蓋一層耐腐蝕的橡膠或塑料材料，這層襯膠材料通常采用氟橡膠、EPDM、聚四氟乙烯等高性能材料制成，以提高閥門的密封性和耐腐蝕性。閥桿是連接閥門和手柄的部件，通常采用不銹鋼材料制成，以確保其抗腐蝕性和耐用性。密封圈則位于閥門和閥體之間，進一步確保閥門的密封性能。
### 工作原理
襯膠閘閥的工作原理基于閘板的作用。閘板垂直于流體方向，當閥門關閉時，閘板會緊密貼合閥體的閘座處，形成一個密封的通道，從而阻止流體通過。當閥門打開時，閘板與閥座之間的間隙會變大，使得流體可以自由地流過。在襯膠閘閥中，閘板和閘座之間覆蓋有一層或多層的襯膠材料，這層絕緣層的作用是防止流體進入閥體內部，從而確保閥門的密封性能。由于閘板和閥座的接觸面積較大，因此襯膠閘閥具有很好的密封性能，不會出現漏水和污染的情況。
### 應用領域
襯膠閘閥廣泛應用于化工、石油、天然氣、環保、城市管道、燃?xì)夤芫€等工業部門。在這些領域中，流體介質的種類和性質往往非常復雜，對閥門的密封性、耐腐蝕性和耐磨性提出了很高的要求。襯膠閘閥憑借其出色的性能，能夠滿足這些復雜工況的需求，確保流體控制系統的安全、穩定和高效運行。此外，襯膠閘閥的介質流向不受限制，全開時密封面受工作介質的沖蝕較小，體形簡單且鑄造工藝性好，進一步拓寬了其應用范圍。
### 性能優勢
襯膠閘閥具有諸多性能優勢，使其成為流體控制系統的優選。首先，其良好的密封性能確保了流體不會泄漏，從而避免了環境污染和能源浪費。其次，襯膠材料具有優異的耐腐蝕性和耐磨性，能夠抵御各種腐蝕性介質和固體顆粒的侵蝕，延長了閥門的使用壽命。此外，襯膠閘閥還具有結構簡單、操作方便、維護成本低等優點。其截流速度快、開度限位機構方便靈活、體形小巧美觀等特點，也使其在實際應用中表現出色。

Z41J襯膠法蘭式閘閥選型分析襯膠閘閥特點：
A 產品連接件少，整體鋼性好。
B 截流速度快。
C 開度限位機構方便，靈活，精確。
D 體形小巧，外形美觀。
E 操作簡單，省力，維修方便。
F 流體阻力小，密封面受介質的沖蝕小。
G 介質流向不愛限制，不擾流，不降低壓力。
襯膠閘閥標準規范：
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
襯膠閘閥零件材料與工況：
1.閥體材質:碳鋼、不銹鋼。[可選]
2.密封材質:流道全襯四氟。
3.填料: PTFE。
4.閥桿材質:不銹鋼304、不銹鋼316、不銹鋼2cr13。

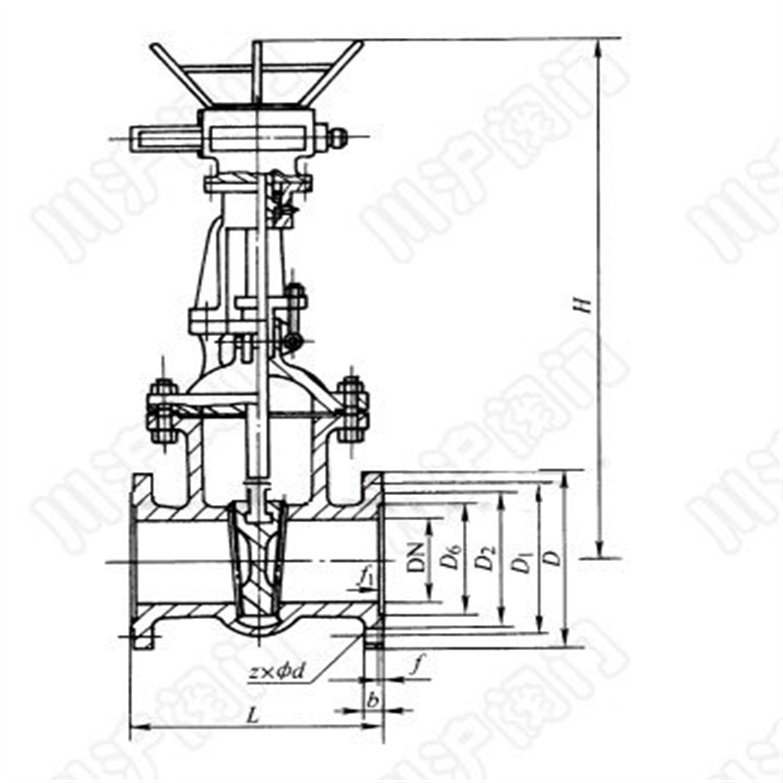

Z41J襯膠法蘭閘閥主要連接及外形尺寸：

### Z41J襯膠法蘭式閘閥選型分析結論與展望

綜上所述，襯膠閘閥作為一種具有優異性能和廣泛應用的閥門類型，在流體控制系統中發揮著至關重要的作用。其良好的密封性能、耐腐蝕性和耐磨性使其能夠抵御各種復雜工況的挑戰，確保流體控制系統的安全、穩定和高效運行。隨著工業技術的不斷發展和進步，襯膠閘閥的性能將進一步提升，應用領域也將進一步拓寬。未來，我們可以期待襯膠閘閥在更多領域發揮更大的作用，為工業生產和環境保護做出更大的貢獻。
### Z41J襯膠法蘭式閘閥選型分析維護保養

為了確保襯膠閘閥的長期穩定運行，需要進行定期的維護和保養。首先，應定期檢查閥門的密封性能，確保閘板和閘座之間的間隙處于合理范圍內。其次，應定期清理閥門內部的雜質和污垢，避免其影響閥門的密封性能和使用壽命。此外，還應定期檢查閥桿和手柄的靈活性，確保其能夠順暢地開啟和關閉閥門。在維護保養過程中，應注意使用專用的工具和清潔劑，避免對閥門造成損傷或腐蝕。

閘閥作為一種常見的截?cái)囝愰y門，其核心功能在于實現對管道內介質流動的可靠啟閉。其安裝過程的規范性與后續使用的可靠性、壽命及安全性直接相關。與球閥、蝶閥等依靠旋轉閥芯實現啟閉的閥門不同，閘閥通過閥桿驅動閘板做垂直于介質的直線運動，這一工作原理決定了其在安裝時對流向、空間和受力狀態有特定要求。

安裝前的準備工作是確保后續步驟順利進行的基礎，這一階段常被忽視，但其重要性不亞于安裝本身。

1. 現場核查與閥門檢驗。在安裝位置確定后，需首先核對閥門銘牌信息，確認其型號、公稱壓力、口徑、材質及適用介質與設計要求和工況條件相符。隨后進行外觀檢查，查看閥門是否存在運輸造成的損傷，如法蘭密封面劃痕、閥體裂紋等。手動部分開啟和關閉閥門，檢查閘板運動是否順暢，有無卡澀現象。對于重要工況，可要求供應商提供出廠測試報告。

2. 管道系統的預處理。安裝閘閥的管道段多元化完成必要的清潔工作，清除管道內的焊渣、鐵屑、泥沙及其他異物。這些殘留物若進入閥腔，不僅可能劃傷密封面，導致關閉不嚴，還可能卡阻閘板，造成閥門損壞。需檢查連接法蘭的密封面是否平整、光潔，平行度是否符合要求，螺栓孔是否對中。管道支撐應牢固，避免將閥門作為管道支撐點而承受額外應力。

3. 安裝方位的確定。閘閥通常對安裝方向無嚴格要求，理論上可安裝于水平或垂直管道上。然而，考慮到操作便利性與維護方便性，明桿式閘閥（閥桿隨開啟而升高）更適宜安裝在水平管道上，且閥桿應盡可能垂直向上，至少傾斜角度不應大于一定范圍，以避免閥桿因長期非垂直受力而加劇磨損或變形。對于大口徑或高壓閘閥，多元化嚴格遵循產品說明書對安裝姿態的建議。

Z41J襯膠法蘭式閘閥選型分析進入實質安裝階段，操作順序與施力控制是關鍵。

1. 吊裝與就位。使用合適的吊裝工具（如吊帶）平穩起吊閥門，嚴禁將吊繩掛在手輪或閥桿上，應系于閥體或法蘭頸部。將閥門小心移至兩管道法蘭之間，確保閥門中心線與管道中心線對齊。此時，可先穿入少量螺栓（如四顆對稱螺栓）作為導向，但不要擰緊。

2. 連接與緊固。使用符合規格的墊片，將其準確放置在法蘭密封面之間。然后穿入全部螺栓，采用對角、交替、分次擰緊的方式均勻上緊螺栓。這一步驟至關重要，不均勻的緊固力會導致法蘭受力扭曲，造成泄漏或閥門內件承受異常應力，影響密封性能和使用壽命。緊固力矩應參照標準或閥門制造商提供的技術數據，避免過度緊固導致墊片壓潰或法蘭變形。

3. 最終調整與確認。螺栓緊固完成后，應再次全行程操作閥門數次，確認在管道受力狀態下，閘板的啟閉動作依然靈活，無任何卡阻或異常摩擦聲。檢查閥桿填料壓蓋的松緊度，應保證在閥門關閉狀態下，沿閥桿無明顯泄漏，同時手輪轉動扭矩適中。對于有流向要求的閘閥（如某些雙閘板結構或特定密封設計），多元化確保介質流向與閥體箭頭標識一致。

Z41J襯膠法蘭式閘閥選型分析安裝完成后的注意事項，直接關聯到閥門的長周期穩定運行。

1. 操作規范。閘閥設計為全開或全關使用，不宜用作節流調節。部分開啟時，高速流動的介質會沖刷閘板下部和閥座密封面，導致密封失效。操作時應使用配套手輪或合規的執行機構，避免使用加力杠桿強行開關。關閉時，當感覺到閘板已接觸閥座，應停止旋轉，再稍加力矩確保密封即可，過度用力可能壓傷密封面或?qū)е麻y桿變形。

2. 維護與檢查。定期檢查閥桿填料處的泄漏情況，必要時可均勻微調料壓蓋螺栓以補償填料磨損。長期處于全開或全關狀態的閥門，應定期進行開關動作，以防止閘板與閥座因長期靜止而粘連或沉積結垢。對于安裝在惡劣環境（如腐蝕性大氣、戶外氣候）下的閥門，需關注閥桿、螺栓等外露部件的防護。

3. 特殊工況考量。在高溫或低溫應用中，需考慮閥門材料的熱脹冷縮以及螺栓的熱松弛效應，可能需要在運行一段時間后重新校準緊固力。對于大口徑閘閥，其關閉時間較長，在緊急切斷系統中應用時，需評估其動作時間是否滿足安全要求，這一點與某些快速切斷閥（如某些特定結構的球閥、旋塞閥）有所不同。

閘閥安裝的最終成效，并非僅由現場施工步驟的規范性所決定，而是一個始于產品設計與制造質量，貫穿于嚴謹?shù)陌惭b前準備、科學的安裝過程，并延伸至長期規范操作與維護的系統性工程。與追求快速啟閉或調節性能的其他閥類相比，閘閥的優勢在于其流阻小、全開時密封面不易被介質沖蝕、適用于高壓大口徑場合。其安裝與維護的要點，緊密圍繞其直線運動、全開全關的工作特性展開，核心目標是保障其密封副的長期完好與閥桿傳動機構的順暢可靠。任何環節的疏漏，都可能削弱其固有的性能優勢，影響整個管道系統的安全與穩定。

### Z41J襯膠法蘭式閘閥選型分析實際案例分析
以某化工廠為例，該廠在生產過程中需要處理大量的腐蝕性介質。為了確保生產線的安全穩定運行，該廠選用了襯膠閘閥作為流體控制系統的關鍵部件。經過長時間的運行和測試，襯膠閘閥表現出了出色的密封性能和耐腐蝕性，有效避免了介質泄漏和環境污染的問題。同時，其簡單的結構和操作方便的特點也大大降低了工人的操作難度和維護成本。這一案例充分展示了襯膠閘閥在復雜工況下的性能和廣泛應用前景。
